SW2MS Series
クリップボードにコピーされました。

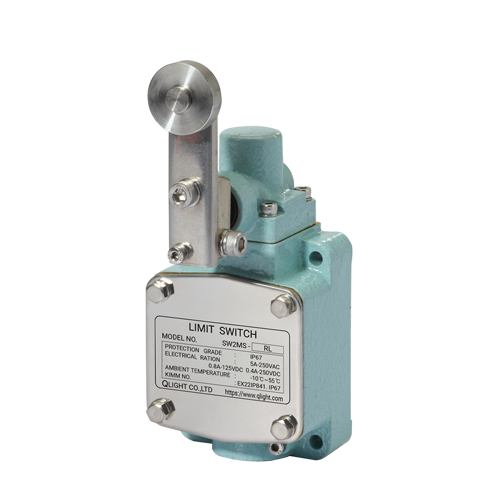

SW2MS-RL
- 製品特徴
ローラレバー形
- 外形寸法
68(W)×88.5(H)×171(L)
- 材質
ボディ、ヘッド、カバー、ボルト＆ナット類、ローラー、レバー-SUS
- 保護等級
IP67
- 認証
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴- ボディおよびヘッドにSUS316Lステンレス材を採用し、優れた耐食性および耐塩性を発揮。海水や化学ガス環境に適した構造
高い機械的強度により、アクチュエータに伝わる不安定なドッグの動きを柔軟に吸収し、より安定した動作を実現
当社独自の二重スプリング復帰システムにより、長時間の使用後でも安定した動作特性を維持
外部のボルト・ナットおよび部品にもSUS材を使用し、極地や海洋環境においても優れた耐食性を発揮
使用分野：天井クレーン、大型コンベヤ、大型産業機械
屋外プラント設備、船舶甲板および港湾荷役設備
腐食性の酸性・アルカリ性ガスが存在する化学工場
耐寒仕様（-40℃～+40℃）、耐熱仕様（+50℃～+120℃）のカスタム対応可能
製品仕様
| 保護構造 | IP67 | |
|---|---|---|
| 機械的寿命 | Over 0.3 million operations | |
| 電気的寿命 | Over 0.1 million operations | |
| 許容動作頻度 | 機械的 | 120 Operations per minute max. |
| 電気的 | 30 Operations per minute max. | |
| 絶縁抵抗 | 100MΩ min. at 500V DC | |
| 接触抵抗 | 50mΩ max. | |
| 耐電圧 | 非連続端子間 | 1,000V AC, 50 to 60Hz for 1minute |
| 各端子－非充電金属部間 | 2,000V AC, 50 to 60Hz for 1minute | |
| 衝撃 | 耐久 | approx. 1,000m/s², 100G |
| 誤動作 | approx. 250m/s², 25G | |
| 耐振動 | 10 to 55Hz 1.5mm double amplitude(複振幅) | |
| 使用周囲温度範囲 | -10°C to +55°C -40°C to +40°C(耐寒形製品) +50°C to +120°C(耐熱形製品) -55°C to +65°C(耐寒形・RMRS規格製品) |
|
| 使用周囲湿度範囲 | 45 ~ 85% RH | |
| 認証 | |
|
