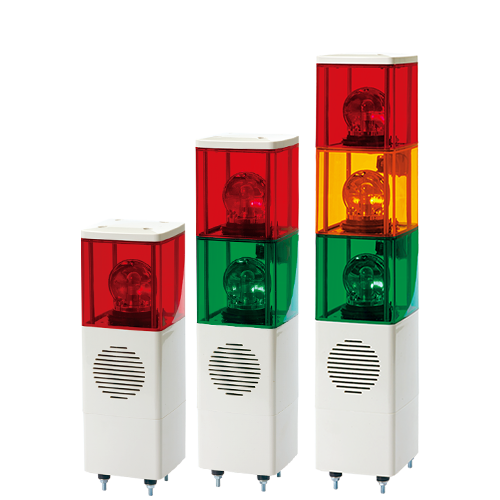

SJD Series
クリップボードにコピーされました。
SJD
Max.90dB
- 製品特徴
内蔵信号音15音 (Max. 90dB at 1m), 音声信号5音 (Max. 80dB at 1m)
- 電圧
DC:12V,24V│AC:110V,220V
- 外形寸法
Cubic : □95×95 │Height : 282-474
- 材質
レンズ-AS │ボディ-ABS
- 保護等級
IP23
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴- 表示灯部は電球反射鏡回転型、LED点灯/点滅、キセノンランプストローブのうち、
- 作業環境と 条件に最適な光源と動作を選択
- 警告音、アラーム、メロディ各5音と音声信号5音の出力可能
- 音声信号は、ユーザが要求するメッセージを弊社で入力して提供
- 1台の取付スペースを利用して、2~3の複数の信号を伝達
- 標準色の構成
1段 :
赤-R
2段 : 赤-R
緑-G
3色 : 赤-R
黄-A 緑-G - 材質 : グローブ-AS、ボディ-ABS、反射鏡/反射体-耐熱性ABS
- 保護等級 : IP23
- ノイズと磨耗を最小化した回転伝達システムを適用
- レンズ色の配列変更が可能
- 回転数 : 120~140RPM
- 使用周囲温度 : -20℃ ~ +50℃
製品仕様
| 型番 | 段数 | 電圧 | 電球 | 内蔵音と音量 | 認証 | 重さ | 色 | ||
|---|---|---|---|---|---|---|---|---|---|
| 仕様 | 規格 | 連番 | |||||||
| SJD | 1 | DC12V | 12V5W | T16x35 15S | 5 | • WS-警告音 5音: Max.90dB • WM-メロディ 5音: Max.90dB • WA-アラーム 5音: Max.85dB • WV-音声信号 5音: 79~85dB | - | DC-1.41kg AC-1.79kg | R-赤 |
| DC24V | 24V5W | T16x35 15S | 6 | ||||||
| AC110V | 12V5W | T16x35 15S | 5 | ||||||
| AC220V | 12V5W | T16x35 15S | 5 | ||||||
| 2 | DC12V | 12V5W | T16x35 15S | 5 | DC-1.65kg AC-2.04kg | R-赤 G-緑 | |||
| DC24V | 24V5W | T16x35 15S | 6 | ||||||
| AC110V | 12V5W | T16x35 15S | 5 | ||||||
| AC220V | 12V5W | T16x35 15S | 5 | ||||||
| 3 | DC12V | 12V5W | T16x35 15S | 5 | DC-1.90kg AC-2.29kg | R-赤 A-黄 G-緑 | |||
| DC24V | 24V5W | T16x35 15S | 6 | ||||||
| AC110V | 12V5W | T16x35 15S | 5 | ||||||
| AC220V | 12V5W | T16x35 15S | 5 | ||||||
• ノイズと磨耗を最小限に抑えた回転伝達システム適用
• レンズ色の配列変更可能
• 回転数: 120~140RPM
• 使用周囲温度: -20℃ ~ +50℃
※ 内蔵音の最大音量は WS-Ch1/WM-Ch4/WA-Ch5基準です。
※ WV音声信号5音はユーザー注文録音方式で、音声によって音量偏差が発生することがあります。
※ 音色の仕様は本カタログの「一般信号音製品の音色の種類·組み合わせ」をご覧ください。
光源部/信号音電流(1段基準)
電圧 | DC12V | DC24V | AC110V | AC220V |
|---|---|---|---|---|
光源部電流(1段) | 490mA | 350mA | 100mA | 50mA |
| 信号音電流 | 210mA | 130mA | 75mA | 50mA |
音色仕様
| 内蔵音 | 音色 | 채널 | 再生 |
|---|---|---|---|
| 警報音5音 | ウー！ウー！ 火災音 ウーウー 緊急音 ピーポーピーポー 救急 ピーピー音 フォームリリースアラーム |
||
| メロディ5音 | ホームスイートホーム エリーゼのために かっこうワルツ ピアノソナタ トルコ行進曲 |
||
| アラム5音 | 電鈴音(トゥルル音) ピンポーン音 電話ベル(リーン音) ピピピピ音 リンリン音 |
||
| 音声信号5音 | 注文仕様製品 (音声の録音型製品) |
